KXJ127礦用隔爆兼本質安全型可編程控制箱（以下簡稱可編程控制箱）是我公司根據國內煤礦現代化發展的要求，研制、開發的新一代高新技術和高科技產品，它集計算機控制和數字化顯示為一體，采用Profibus-DP、工業以太網協議等多種現場總線控制方式，將控制系統與現場檢測儀表和執行裝置進行雙向數字通信聯接，從而實現對煤礦井下的采掘、運、通、排等各大系統或局部生產工作系統的集中監控。它與其關聯設備TH24礦用本質安全型操作臺和XB24礦用隔爆型顯示器共同承擔控制現場的數據采集、實時監控、智能控制和現場手動等操作。

　　可編程控制箱適用于煤礦井下有瓦斯和煤塵爆炸的危險場所，用作井下各種被控設備的控制器，更適用于礦井膠帶輸送機的自動控制及監測。可編程控制箱的核心部件采用了德國Siemens S7系列可編程控制器及以太網通訊擴展模塊，適應各種檢測及自動化控制場合，獨立運行時，完成單機自動化控制；組網運行時，可構成系統主站與從站，實現多設備的復雜監控，具有極高的性價比。

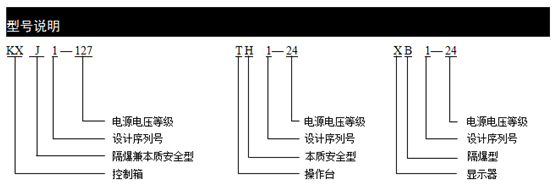

　　型號說明：

　　技術參數與功能特性：

　　輸入電壓：AC127 V（50Hz），電壓范圍：85~264VAC。

　　可編程控制箱提供多路本安電源，以供TH24本質安全型操作臺和外部本安傳感器使用。

　　可輸入和輸出多路開關量信號和模擬量信號。

　　本安電源參數：最高電壓為DC24V；最大電流為0 5A。

　　二個RS485通訊接口，支持PROFIBUS DP從站，傳輸速率為9600baud~12Mbaud自適應，最多連接31個從站，最大周期時間5ms。

　　一個8針RJ45工業以太網接口，10Mbit/s和100Mbit/s自適應。

　　防爆型式：礦用隔爆兼本質安全型Exd[ib]I。

　　內置人機界面，能夠實時顯示所控設備的運行狀況。

　　工作制：連續工作制。

　　與上位機通訊，可實現上位機的遠程監控。

　　小型、美觀，操作方便。

　　主要應用方案：

　　一、礦用帶式輸送機隔爆兼本質安全型變頻器及電控系統

　　礦用帶式輸送機隔爆兼本質安全型變頻器及電控系統用于煤礦井下皮帶機的變頻軟起和軟停以及綜合保護控制。它集成防爆變頻調速技術、計算機控制技術和數字化顯示技術以及計算機網絡通訊技術為一體，采用了先進的變頻控制方式和Profibus-DP、工業以太網協議等多種現場總線控制方式，將控制核心設備與現場多臺傳動設備、自動張緊設備、制動設備和皮帶綜合保護設備進行雙向數字通信聯接，實現對皮帶機系統進行智能化集中實時監控，確保皮帶機運行安全、高效、低耗。

　　該系統還適用于井下鋼纜帶式輸送機的系統變頻電控。

　　系統特點：

　　礦用帶式輸送機隔爆兼本質安全型變頻器及電控系統配置可編程控制箱、隔爆型顯示器及本安操作臺，是皮帶變頻電控系統的中心，它具有對變頻器的起、停和運行方向以及在線調速等控制功能，可以對皮帶系統的運行速度和狀態、電機電樞溫度和軸承溫度、制動閘電機狀態和九大皮帶綜合保護裝置的狀態進行檢測監控。該系統采用西門子S7系列PLC，安全和有效地解決了皮帶系統運行過程中的邏輯控制，妥善處理了系統安全保護回路和皮帶機最佳運行狀態的配合控制問題。系統既可以按照給定的程序自動運行，實現遠程控制；也可以由人工實施就地操控運行。

　　操作臺安裝了指示燈、按鈕和轉換開關，操作人員通過觀察指示燈和顯示屏所實時反映的系統各種靜態和動態參數，就能夠及時、準確地了解皮帶系統的運行狀態，同時操作這些開關和按鈕來控制皮帶機運行于最佳狀態。

　　二、礦井中央水泵房主排水自動化控制系統

　　礦井自動排水控制裝置是數字化礦井實現水泵房自動監控的重要設備。通過對礦井涌水量變化、系統壓力、流量、溫度等參數的實時監控，以安全控制原則、節能控制原則以及等壽命控制原則自動調節水泵機組，達到節能、降耗、安全運行，避免惡性事故的發生或擴大。

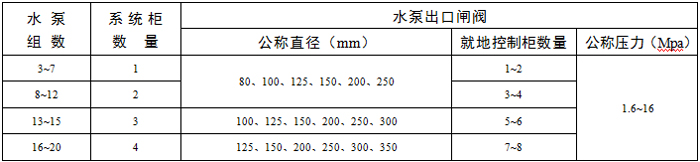

　　該自動化排水裝置可以實現對9組電動液控閘閥的正反轉與停止的控制，具有短路、漏電、過載等多種保護功能。PLC采用西門子S7-300及其擴展模塊。

　　主排水自動化控制系統由地面監控上位機、可編程控制箱、綜合操作臺、傳感器等設備組成。該系統通過監測水倉水位、水泵累計運行時間和煤礦用電負荷等參數，控制水泵以輪換制工作方式運行。同時通過煤礦井下環網，將水泵的工作運行狀態實時反映在地面的調度中心計算機上，不僅可對水倉水位、管內壓力、流量、溫度等參數進行實時監控、顯示和存儲，還可以監測水泵、真空泵的開停狀態，并且在地面就可對水泵電機、泵、閘閥等設備進行啟、停控制。當系統故障或者水倉水位超高時，即可通過上位機的組態畫面實時顯示，并以語音的形式進行報警。

　　系統特點：

　　系統具有手動、半自動、全自動、遠程控制等運行方式，具有500多點的出入口。

　　輸入電壓：660VAC或1140VAC。

　　防爆型式：礦用隔爆兼本安型“Exd[ib]I”

　　通訊接口：一個8針RJ45工業以太網接口，10Mbit/s和100Mbit/s自適應。

　　顯示屏：內置人機界面，能夠實時顯示所控設備的運行狀況。

　　工作制：水泵自動輪換工作控制。　　

　　組網運行：與上位機通訊，可實現上位機的遠程監控。

　　具有語音報警功能。

　　結構特點：小型、美觀，操作方便。

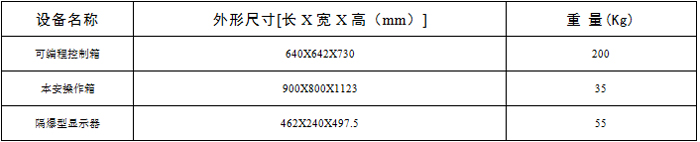

　　常用參數
