產品概述：

　　XGN2-12型箱式固定式交流金屬開關設備（簡稱“開關設備”），適用于額定電壓為6.3~12kV、50Hz，額定電流630A~4000A三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用。可滿足各種類型發電廠、變電站（所）及工礦企業的使用要求。

　　本產品符合國家標準GB3906《3~35kV交流金屬封閉開關設備》、IEC298《交流金屬封閉開關設備和控制設備》、及DL/T402、DL/T404標準，達到“五防”閉鎖要求。

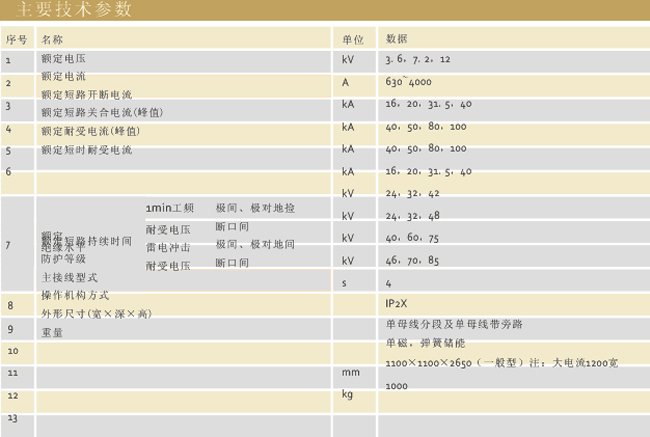

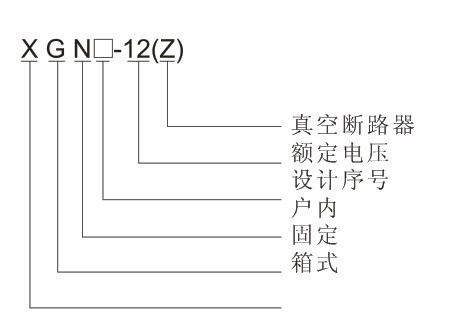

　　型號及其含義：

　　正常使用條件：

　　周圍空氣溫度：-15℃~+40℃；

　　海拔高度：1000m以下；

　　濕度條件：

　　日平均值不大于95%，水蒸氣壓力日平均值不超2.2kpa;

　　日平均值不大于90%，水蒸氣壓力月平均值不超1.8kpa。

　　地震強度：不超過8度；

　　沒有腐蝕性或可燃性氣體等明顯污染的場所。

　　結構特點：

　　XGN2-12開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。

　　1. 斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的接線端子連接，斷路器室還設有壓力釋放通道，若內部電弧發生，氣體可通過排氣通道將壓力釋放。

　　2. 母線室在柜體后上部，為了減少柜體高度，母線呈品字形排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線端子相連接，相鄰兩柜母線室之間可隔離。

　　3. 電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡電纜室。繼電器室在柜體上部前方，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。

　　4. 斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器室的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室裝有照明燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4×40mm2。

　　5. 機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路器，防止誤入帶電間隔；防止帶電合接地開關；防止
帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：
　　5.1  停電操作(運行一檢修)
　　開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門己鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。先將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上住下拉，拉到下隔離分閘位置，將手柄拿下，再插入上隔離操作孔內，從上往下拉，拉到上隔離分閘位置，再將操作手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳至“檢修”位置。可先打開前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜室進行維護和檢修。

　　5.2  送電操作(檢修一運行)
　　若已檢修完畢，需要送電，其操作程序如下：
　　將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到“分?jǐn)嚅]鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推，使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。

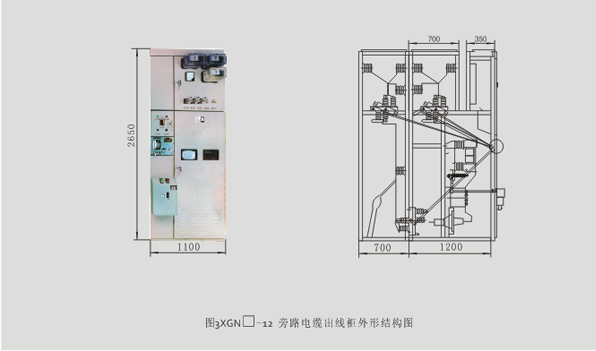

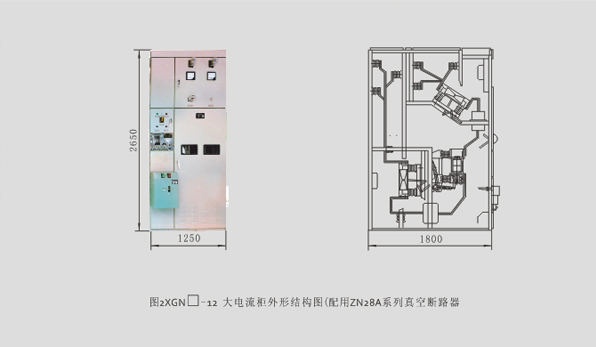

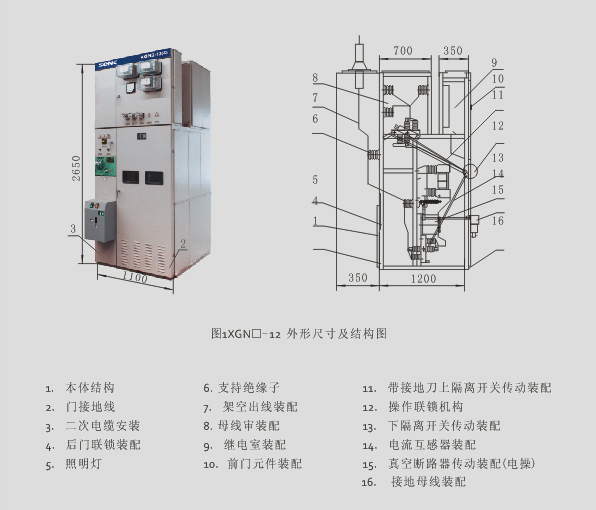

　　5.3 產品外形尺寸及結構圖(見圖1、圖2、圖3)

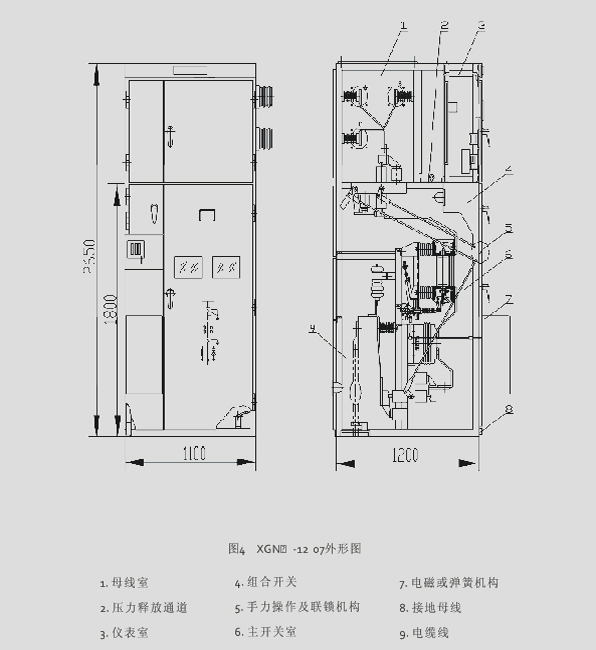

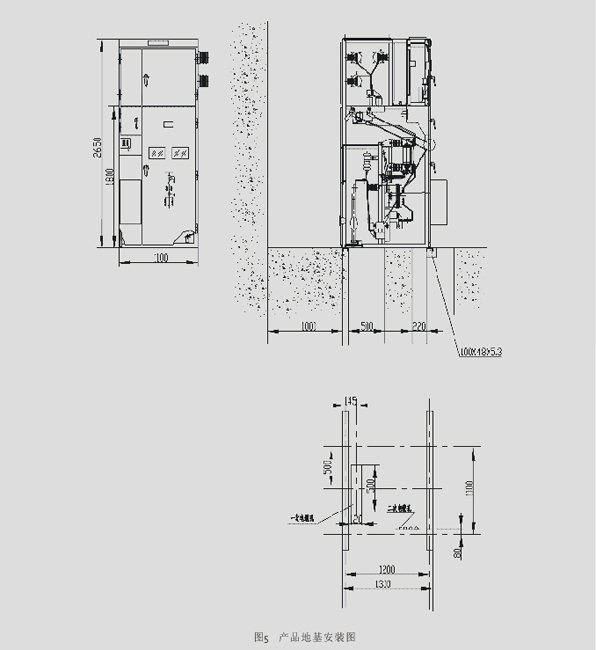

　　5.4 產品07外形圖見圖4，產品地基圖地圖5

　　海拔2000米及以下，機械壽命≦30000次。環境溫度：：-35℃-+40℃
